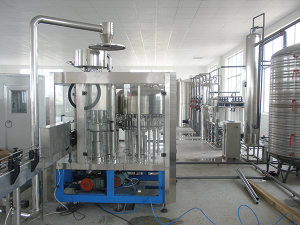

大桶水灌装设备结构详解

　　大桶水灌装设备是一种用于灌装纯净水/矿泉水的设备。也可用于灌装蒸馏水和其他非压力和常温液体。该设备集洗瓶、灌装、加盖、加盖和成品交付于一体。所用原料达到食品工业等行业的要求。

　　设备采用AC380V/220V-50HZ交流电源和性能稳定、操作简便、维护简单的可编程控制器控制系统和气动控制系统、整个洗瓶、灌装、套盖和压盖全过程均在封闭隧道内进行，有效地防止纯净水在灌装过程中可能发生的二次污染，符合卫生标准。

　　设备结构分为四大部分：洗瓶部分、灌装部分、可编程控制部分、气动控制部分。

　　1、洗瓶部分

　　洗瓶部分由洗瓶传动机构、瓶托、药水洗瓶水泵、药水箱、纯水洗瓶及灌装水泵、洗瓶传动气缸等组成。

　　2、灌装部分

　　灌装部分由：推瓶气缸、推瓶机构、出瓶滚道、灌装阀、理盖电机、理盖机构、压盖机构等组成。

　　3、电气部分

　　电气部分由可编程控制器、交流接触器、时间继电器等部分组成。

　　4、气动部分

　　气动部分由气缸、气动电磁阀和气动控制电控箱等部分组成。

　　设备工作原理：

　　大桶水灌装设备采用程序全自动控制，其工作过程如下：

　　1.灌装

　　清洁瓶由洗瓶传动机构输送，落在推架上。推动气缸将空瓶推至加注位置。加注口与水瓶对齐。加注电磁阀开始加注。灌装时间由用户根据需要调整。

　　2.套盖和压盖

　　当大桶水灌装设备灌装结束后，靠下一个灌装瓶将已灌满的瓶子送至理盖机构套盖，套好盖的瓶子至压盖机构，压盖气缸将瓶盖压紧。至此，一个洗桶、灌装、压盖周期完成。
